Sistemi Quick-Lock
Panoramica
Il sistema di fissaggio delle borse bici della Ortlieb permette di collocare rapidamente e in sicurezza le borse bici nel vostro portapacchi.
Sono anche chiamate sistema di bloccaggio automatico, evitando così aperture accidentali. Tutti i componenti del sistema si possono sostituire facilmente in caso di difetti o rotture.
Sono disponibili quattro sistema di fissaggio differenti:

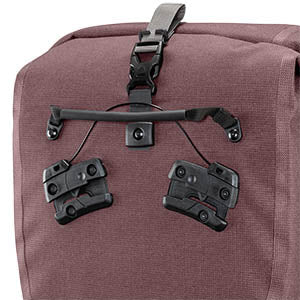

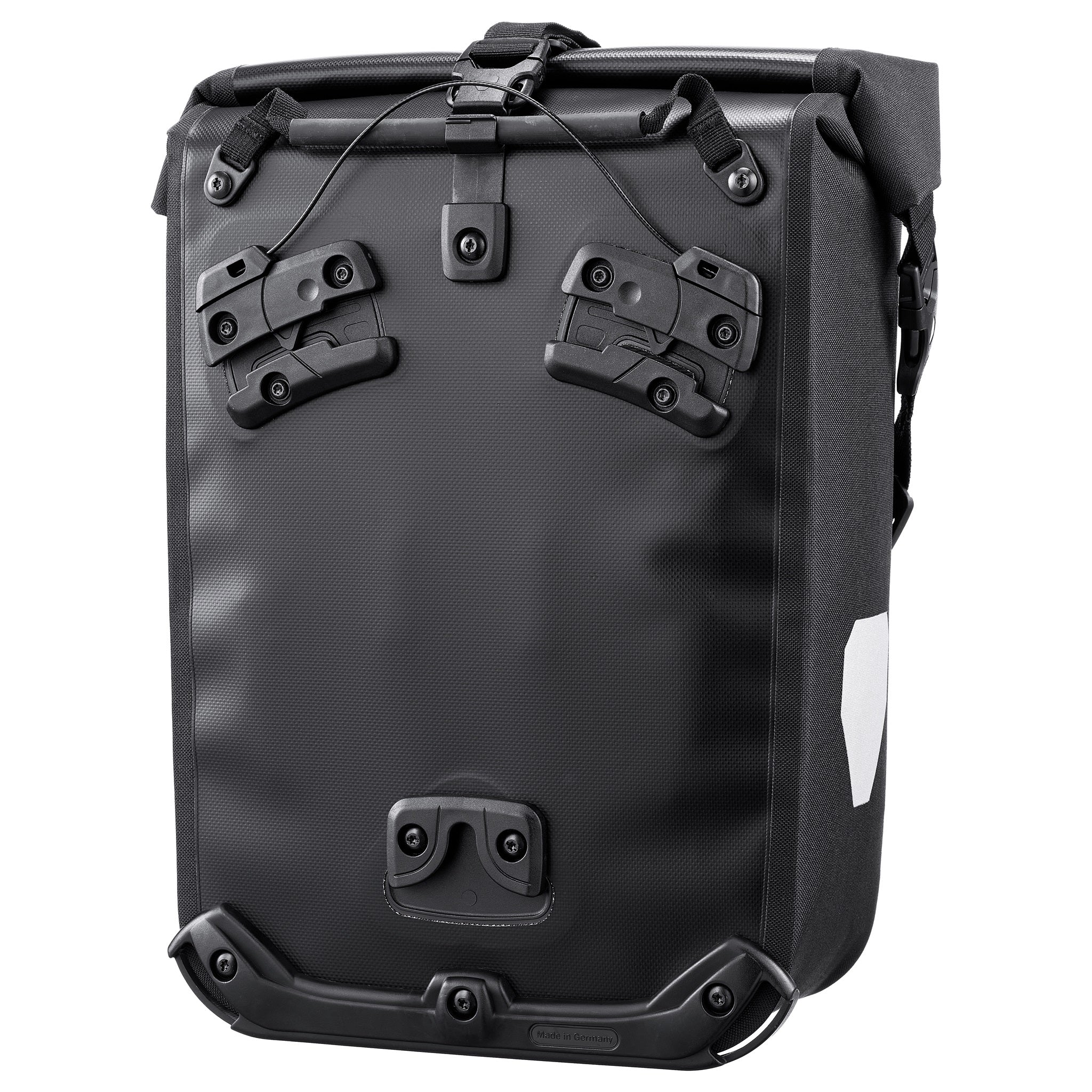

Quick-Lock3.1
Il clou di questo sistema appositamente progettato per le borse ufficio è, che i componenti essenziali per il montaggio della borsa sono inseriti stabilmente al portapacchi. Così, la parte posteriore della borsa rimane libera da ganci sporgenti e la comodità della borsa è sostanzialmente migliorata.
Caratteristiche del Sistema Quick-Lock3.1
- Comodo uso con una mano sola
- Blocco e sblocco automatico sollevando la borsa dal manico
- Binario di attacco applicabile a destra o sinistra, ma anche sui tubi orizzontali o verticali del portapacchi (diametri di montanti di 10 mm)
- Regolazione dell’altezza e dell’inclinazione della sospensione per pedalare liberamente
- Gancio di attacco inferiore che ruota di 360 gradi (in 24 regolazioni di 15 gradi) per la regolazione individuale su molti portapacchi con diametro dei tubi fino a 14 mm
- La superficie di appoggio orizzontale del portapacchi resta libera per cestini, Trunk-Bags e altro
- Kit di montaggio extra disponibile per usare le borse su altre ruote (n. art. E201)
- Set, disponibile separatamente, per diametri di montanti di 11-14 mm (n. art. E190)
- Anche le borse con sistema QL1, QL2 e QL2.1 possono essere fissate ai binari di attacco
- Il montaggio diretto (senza binario di attacco) è possibile sui portapacchi Rack1 e Rack2 con fissaggio QL3/QL3.1 (n. art. F78101 e F78102)
Quick-Lock3.1 Partner Industriali
Molti portapacchi dei nostri partner industriali sono già compatibili con il sistema QL3.1.
Il tuo vantaggio: puoi fissare la tua borsa QL3.1 a un portapacchi compatibile dei nostri partner industriali senza il set di montaggio opzionale (E201).

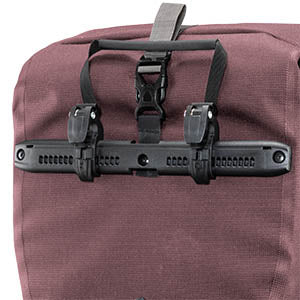

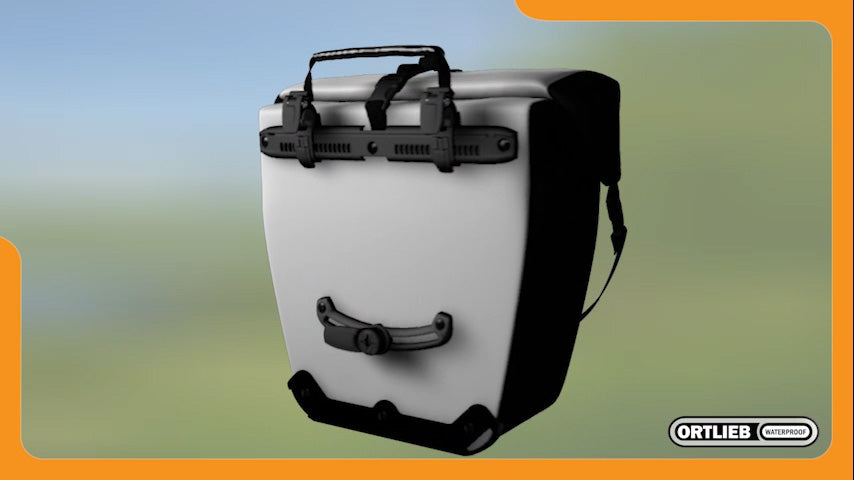

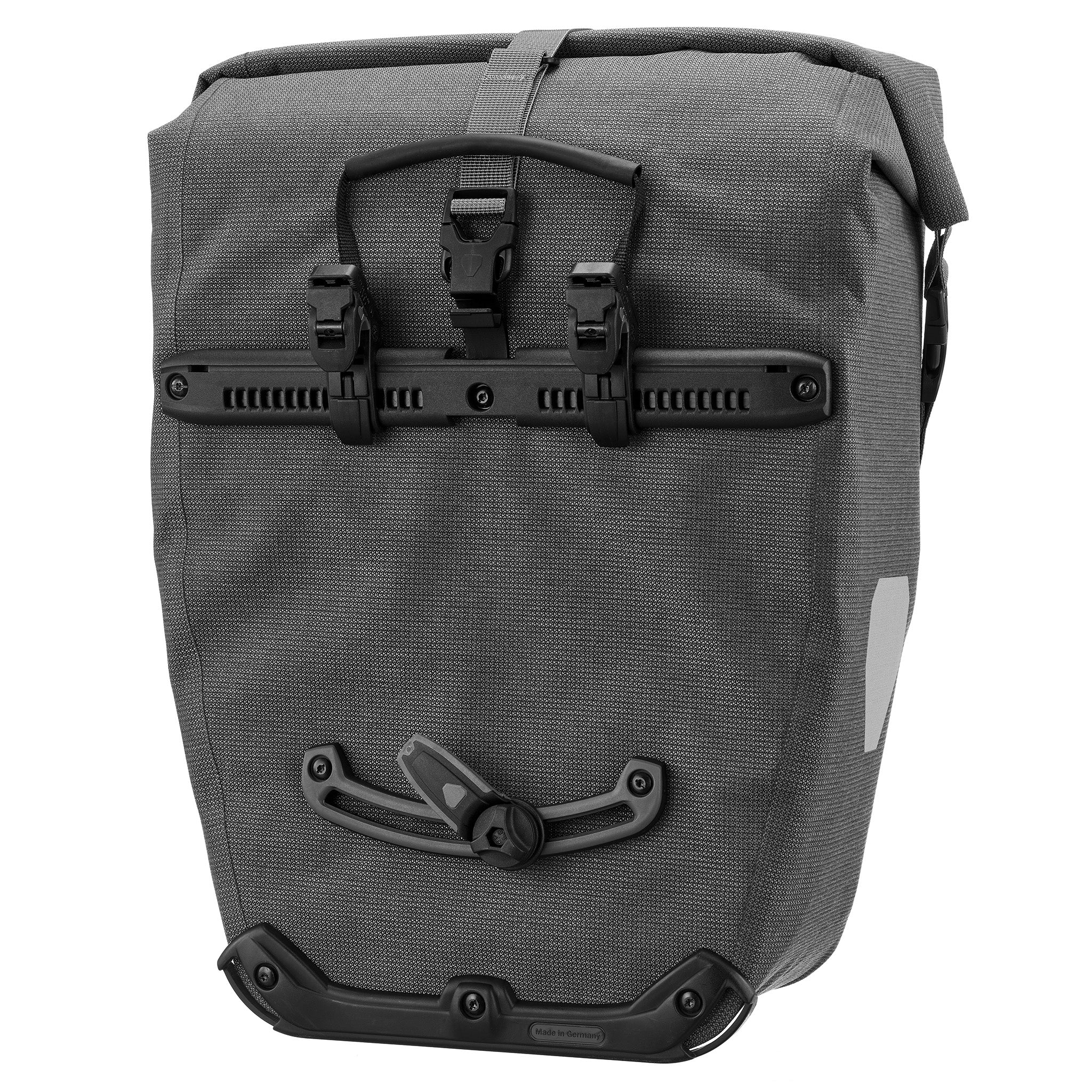

Quick-Lock2.1
Questo sistema di montaggio per borse è l‘evoluzione del supporto sistema fissaggio ORTLIEB Quick-Lock1. Tutti i ganci sono regolabili senza attrezzi e così si offre la possibilità di cambiare bicicletta immediatamente senza problemi di fissaggio borse. A differenza del sistema Quick-Lock1, nel sistema Quick-Lock2 si può montare l’accessorio opzionale antifurto per le borse.
Caratteristiche del Sistema Quick-Lock2.1
Calare e Chiudere
Blocco e sblocco automatico dei ganci mediante impugnatura delle borse. All’alzata dell’impugnatura si aprono i ganci superiori permettendo di collocarla sul portapacchi, quando rilasciamo l’impugnatura i ganci si chiudono intorno al tubo del portapacchi.

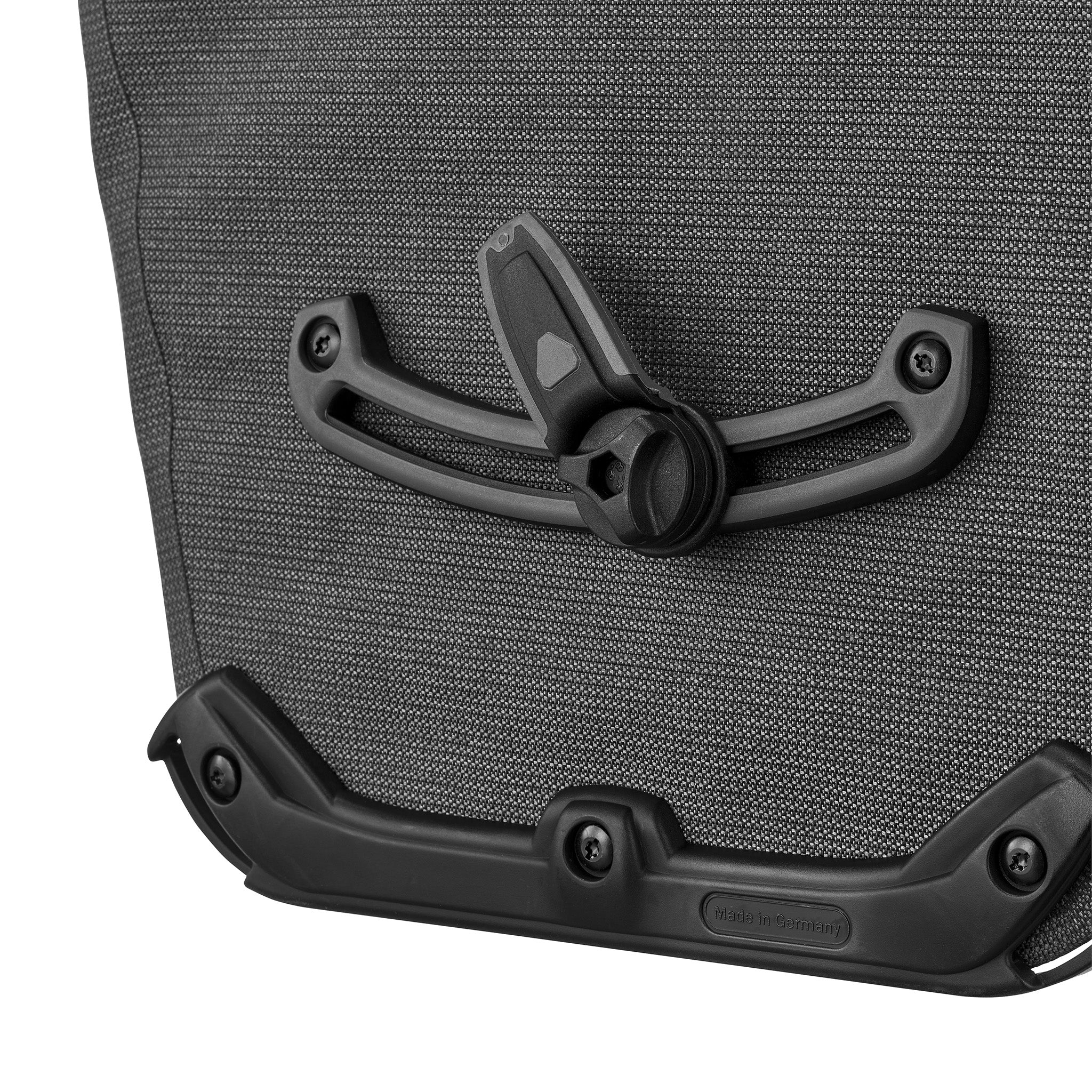

Gancio inferiore
La rotaia gancio inferiore è costituito da un sintetico bicomponente con funzione di "anti scratch". Questo materiale riduce abrasioni sul portapacchi ed evita di danneggiare i tubi del portapacchi. Il gancio inferiore è ruotabile gradualmente di 15° e regolabile in altezza. Proprio come nel sistema convenzionale Quick-Lock2, tutti i ganci sono regolabili per il portapacchi senza l‘ausilio di utensili e possono essere facilmente spostati.

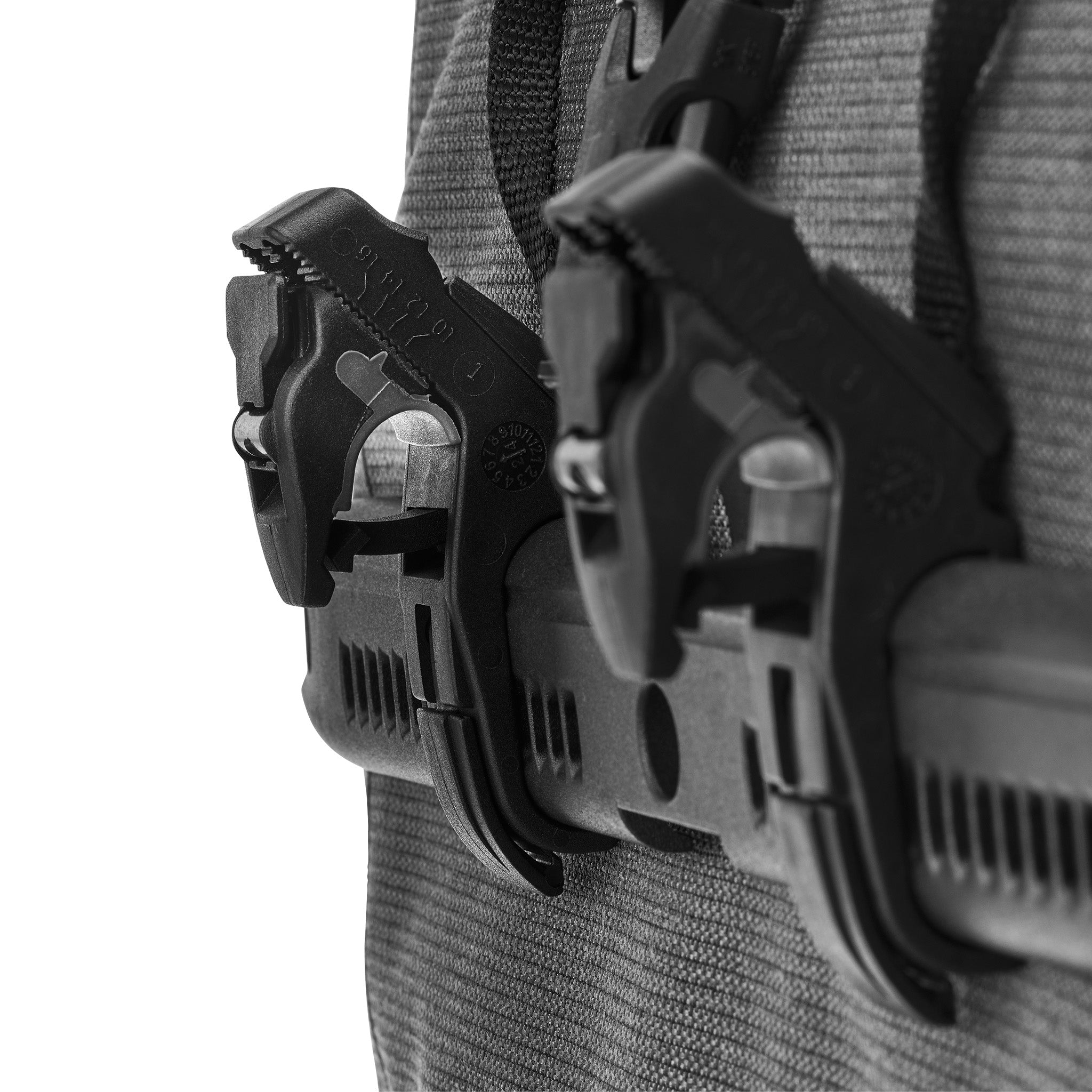

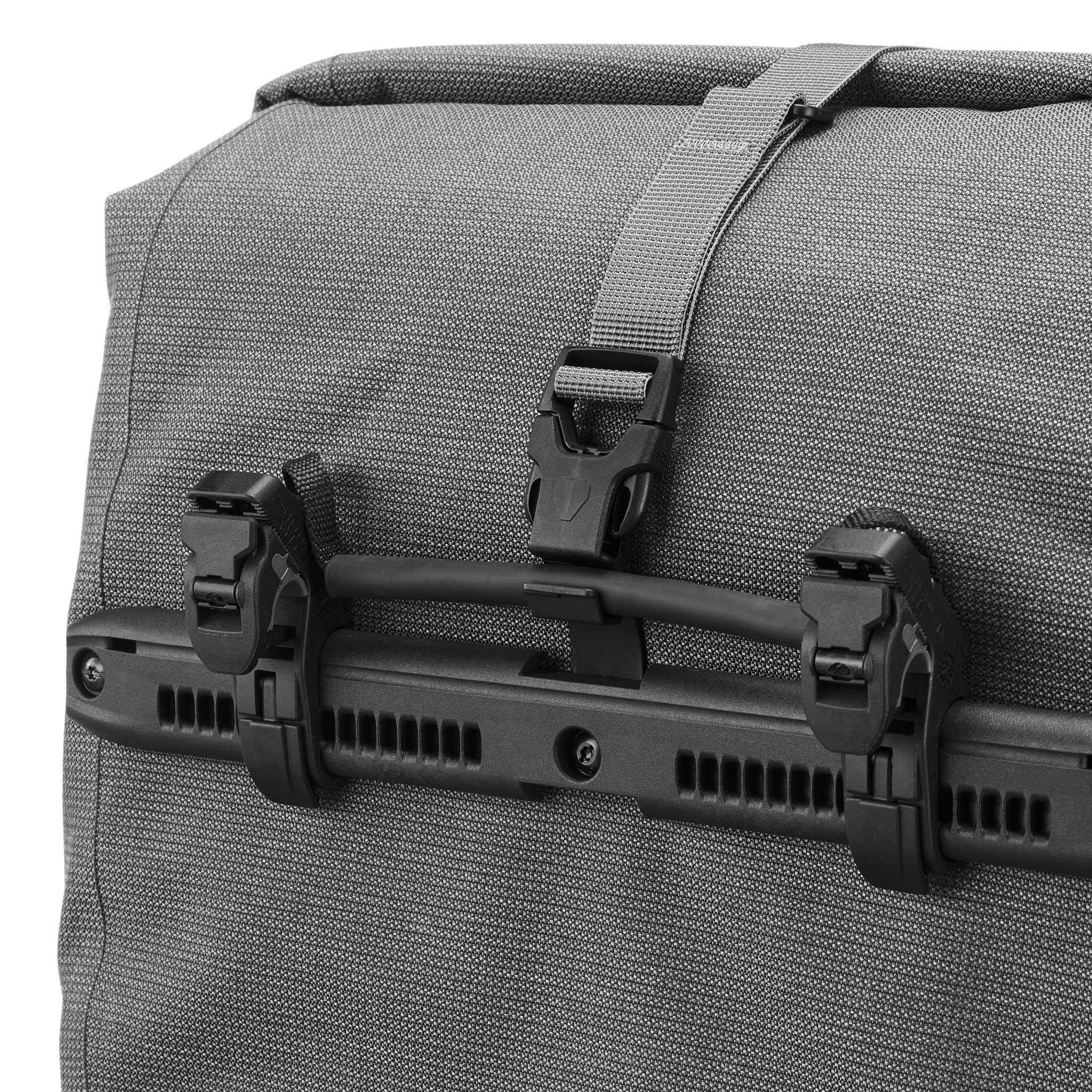

Binario
16 millimetri gancio Quick-Lock con inserti di riduzione per 8, 10 e 12 mm con funzione di "anti scratch". Nel Quick-Lock2.1, gli inserti riduzioni sono adesso inseriti dai lati e protetti contro la perdita. Per i 20 mm i ganci Quick-Lock sono disponibili come optional per portapacchi con diametri più grandi (17-20 mm), spesso utilizzati in e-bike. Il binario di montaggio superiore è costituito da un unico pezzo per una maggiore stabilità. I modelli Office-Bag e Downtown possono essere regolati per il lato sinistro o lato destro del portapacchi della bici. Il nuovo sistema di assemblaggio permette l‘uso di dadi estremamente piatti sul lato interno formando quindi una superficie piana ed evitando danni e abrasioni a qualunque oggetto. Accessorio opzionale il dispositivo antifurto, che può essere integrato nella rotaia superiore.
Quick-Lock1
Quick-Lock1 è stato il primo sistema di fissaggio ORTLIEB per borse da bicicletta, che consente di fissare la borsa anche con una sola mano. I vecchi sistemi complicati di cinghie e ganci chiusura manuale sono stati superati grazie allo sviluppo dei nuovi agganci auto bloccanti. Da decenni questo sistema indistruttibile è in uso su migliaia delle nostre borse bici classiche come Back-Roller e Bike-Packer.
Caratteristiche del Sistema Quick-Lock1
Calare e Chiudere
Blocco e sblocco automatico dei ganci mediante impugnatura delle borse. All’alzata dell’impugnatura si aprono i ganci superiori permettendo di collocarla sul portapacchi, quando rilasciamo l’impugnatura i ganci si chiudono intorno al tubo del portapacchi.
Gancio inferiore
Di eguale importanza come per i ganci superiori è il gancio inferiore, per evitare movimenti indesiderati delle borse. Questa è la funzione del gancio inferiore, che deve sistemarsi in una delle aste verticali del portapacchi per assicurare la parte inferiore delle borse. In questo modo si eviterà alle borse di spostarsi se acceleriamo o freniamo. Regolazione (orizzontale e verticale) del gancio inferiore ruotando di 15 gradi binario inferiore del supporto semi-ellittico.
Binario
Il sistema di gancio Quick-Lock1 include degli inserti di differente misura per poterlo adattare alle aste del portapacchi da 8 mm a 16 mm. Esistono inserti con un diametro interno di riduzione da 8 mm a 11 mm in modo che la borsa sia agganciata in modo ottimale al portapacchi e mantenga la borsa in sicurezza durante il viaggio. I tre ganci si possono posizionare alla distanza corretta sempre con una chiave a brugola no.3.

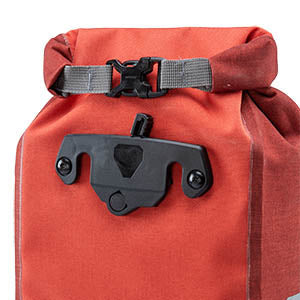

Quick-Lock S
Dal 2020, ORTLIEB ha un nuovo sistema di adattatori Quick-Lock che rende semplice, facile e flessibile il fissaggio delle borse alla forcella della bicicletta. L'innovativo sistema Quick-Lock S è ideale per fissare borse come la Fork-Pack o la Fork-Pack Plus alla forcella di una bicicletta.
Caratteristiche del Sistema QLS
La S in Quick-Lock S sta per Small (piccolo). L'adattatore è piccolo e quindi anche leggero, pesa solo 85 g. Nonostante il suo peso minimo, il sistema QLS è estremamente robusto. Il montaggio e la rimozione delle borse sono semplici e veloci, possibili con una mano in pochi secondi.
Il QLS può essere montato su forcelle con apposite viti di fissaggio, così come su forcelle senza viti speciali.
La Forcella
La tua forcella necessita almeno di una fissazione a vite o di un diametro costante per fissare in sicurezza l'adattatore alla ruota con il nostro sistema di montaggio. Hai bisogno di 15 cm di spazio sulla forcella, che dovrebbe avere un diametro tra 30 e 42 mm.
Attenzione: se non ci sono fissaggi a vite, l'adattatore non può essere utilizzato su forcelle in carbonio e non su tubi conici.
Incluso nel Kit Adattatore
L'adattatore Quick-Lock S viene fornito con la piastra adattatore da fissare alla bici e gli accessori di montaggio, come viti e due fascette di montaggio in metallo per forcelle senza fissaggi a vite. Naturalmente, l'adattatore viene fornito anche con istruzioni dettagliate.
Tutte le borse ORTLIEB che utilizzano il Quick-Lock S sono già dotate del set completo di adattatori. Hai bisogno dell'adattatore stesso solo come sostituzione o, ad esempio, per l'uso su una seconda bici.
Consigli e Trucchi
Alcune bici hanno fissaggi a vite angolati sulle forcelle, il che può portare al fatto che una borsa montata con il QLS potrebbe pendere nei raggi. Per questo abbiamo sviluppato un adattatore per l'adattatore, che assicura che tu possa utilizzare le nostre Fork-Packs anche in queste condizioni. L'adattatore da 45° a 30° non è incluso con le Fork-Packs o il sistema adattatore (E235) e deve essere ordinato separatamente.
Il sistema QLS può essere montato non solo sulla forcella anteriore ma anche sullo stelo del manubrio di scooter.
